Влияние на экономику эксплуатационных затрат внедрения межтраверсного датчика "Магматэк" на добывающем фонде скважин НГДУ "Джалильнефть"

В статье произведен расчет экономической эффективности от внедрения межтраверсного датчика «Магматек» на добывающем фонде скважин НГДУ «Джалильнефть».

26.07.2024

Цель работы состоит в обосновании преимуществ данной технологии, таких как:

• возможность использования во всем фонде ШГН;

• повышения качества динамограмм;

• быстрота и удобство снятия измерений;

• online мониторинг.

Также в статье приведены расчеты прироста добычи нефти от применения межтраверсного датчика и экономия эксплуатационных затрат.

В процессе написания работы использовались следующие методы исследования: подбор и изучение научной и специальной учебно-методической литературы; подготовка и переработка практического материала деятельности НГДУ «Джалильнефть».

В настоящее время определение забойного давления в подпакерной зоне стало актуальным вопросом в результате большого объема внедрения ОРЭ и проведении изоляции нарушений герметичности эксплуатационных колонн с использованием пакеров. Эффективным решением данной проблемы является применение метода динамометрирования, который обеспечивает оперативный контроль за работой подземного оборудования и установление правильного режима работы насосной установки.

Исследование скважин динометрированием в НГДУ «Джалильнефть», проводится на 724 скважинах с пакерами, из них оборудованы геофизическим исследовательским комплексом (ГИК) – 130 скважины и 541 скважина оснащена Lufkin.

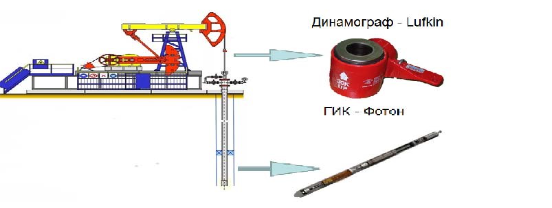

Рисунок 1.1 – Определение забойного давления до внедрения межтраверсного датчика «Магматек»

Источник: анализ автора

Для применения данного метода необходимо наличие накладного межтраверсного датчика, позволяющего минимизировать время исследований и охватывать контролем большой фонд скважин. Анализ диномаграмм, полученных при динамометрировании, дают возможность получать более трех десятков различных параметров, которые описывают состояние глубинно – насосного оборудования без его подъема. Например, дебит скважины, давление на приеме насоса и т.д.

При отсутствии ГИК единственным источником информации о совместной работе системы пласт – скважина является давление на приеме насоса, определяемая по динамограмме. В остальных случаях, согласно РД «Руководство по проведению ГДИ на добывающих скважинах с пакерующими устройствами» от 26.07.2017 года забойное давление на скважинах, оборудованных пакерами, производится раз в квартал при помощи межтраверсного динамографа.

Главным недостатком данного межтраверсного датчика является то, что на его установку и снятие уходит много времени, а также снижается точность регистрации в ходе кратковременной остановки.

Для решения данной проблемы в НГДУ «Джалильнефть» открыт проект «Магматек», который подразумевает оснащение добывающего фонда датчиками динометрирования.

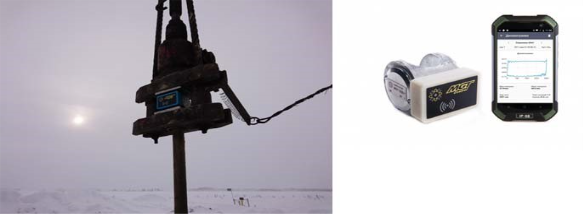

Рисунок 1.2 – Внешний вид межтраверсного датчика «Магматек»

Источник: анализ автора

Основные преимущества межтраверсного датчика «Магматек»:

можно использовать во всем фонде ШГН;
качество динамограммы;
безопасность из – за отсутствия монтажных операций;
быстрота и удобство снятие измерений;
online мониторинг;
отсутствие накладных датчиков;
наличие смартфона, который дает возможность снимать замеры раз в сутки с последующим сохранением информации в памяти телефона.

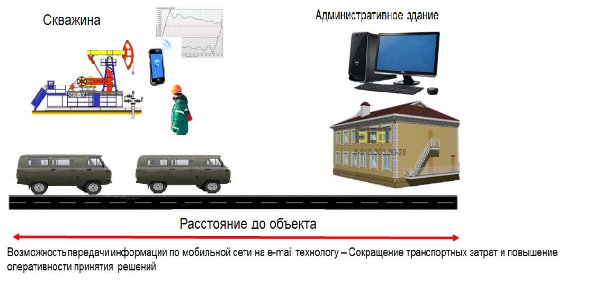

Рисунок 1.3 – Провидение online мониторинга на скважинах

Источник: анализ автора

Прежде чем начать исследование нужно включить и разблокировать смартфон, на который установлена специальная программа «MGT», автоматически отправляющая полученные измерения к технологу промысла. Установлен следующий порядок провидения исследования:

поднести смартфон задней выступающей частью к лицевой части корпуса межтраверсного датчика;
дождаться звукового сигнала, программа на смартфоне запустится автоматически;
нажать кнопку “Начать изм.” (Начать измерение) на экране смартфона;
на экране будет отображаться общее время и процент завершения записи;
на экране появится снятая динамограмма.

Стоимость межтраверсного датчика «MGT» 20 тыс. руб., а программное обеспечение – 16 тыс. руб. Внедрение датчиков возможно на 184 скважинах, который даст возможность ежегодно снизить недоборы нефти в объеме 220 тонн и экономить на транспортных расходах, так как отпадает необходимость в их использовании.

Общая стоимость внедрения проекта «MGT» на 184 скважинах составит 6624 тыс.руб.

В 2018 году датчики «MGT» внедрены на 184 скважинах.

Таблица 1.- Расчет экономической эффективности от внедрения межтраверсного датчика «Магматек»

№п./п.	Наименование показателей	Единица измерения	Показатели
1	Исходные параметры		2018
	Базовый вариант		1
	Кол-во скважин	скв	184
1	Затраты до внедрения	тыс.руб	1942
1.1	Прирост добычи нефти	т	40480
	Цена 1 т нефти	руб/т	26701
	Товарная добыча нефти	тыс.руб	1080856
	Средний дебит нефти	т/сут	4,1
	Простой скважин на время при динамометрировнии	час	1288
	Экономия трудовых затрат при подключении	т.руб	809,2
№п./п.	Наименование показателей	Единица измерения	Показатели
	скважин
1.3	Экономия транспортных затрат (УАЗ, бульдозер)	тыс.руб	1133,1
2	Затраты после внедрение	тыс.руб	4137,2
2.1	Провидение монтажных работ	тыс.руб	3355,2
	Затраты на приобретение «Магматек»	тыс.руб	6624
2.2	Ревизия штанговращателя	тыс.руб	782
3.1	Экономия эксплуатационных затрат	тыс.руб	10031144

Источник: Годовой отчет по НГДУ "Джалильнефть" за 2017- 2018 года

Экономия эксплуатационных затрат:

1080856-(809000+1133000+6624000+3355000)=10031144 тыс.руб.

Таким образом, внедрение датчиков «Магматек» в НГДУ «Джалильнефть» оказала значительное влияние на процесс исследования скважин: была получена экономия эксплуатационных в объеме 10031144 тыс.руб, повысилось качество динамограмм, снятие измерений стало еще удобнее и безопаснее, снизились недоборы нефти и появилось возможность сэкономить на транспортных затратах.
