Наиболее распространен в мировой практике штанговый насосный способ добычи нефти, который охватывает более 2/3 общего действующего фонда.
В России станки-качалки выпускаются по ГОСТ 5866-76, устьевые сальники - по ТУ 26-16-6-76, НКТ - по ГОСТ 63380, штанги - по ГОСТ 13877-80, скважинный насос и замковые опоры - по ГОСТ 26-16-06-86.

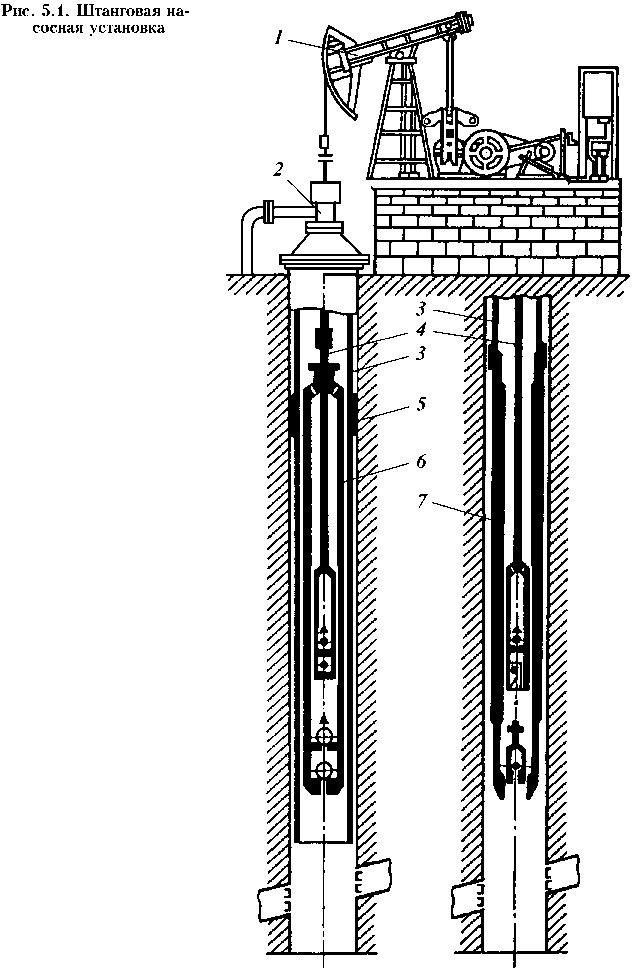

Скважинная штанговая насосная установка (УСШН) (рис. 5.1) состоит из станка-качалки 1, оборудования устья 2, колонны НКТ 3, подвешенных на планшайбе, колонны насосных штанг 4, штангового насоса вставного 6 или невставного 7 типа. Вставной насос 6 крепится в трубах НКТ с помощью замковой опоры 5. Скважинный насос спускается под уровень жидкости.
Возвратно-поступательное движение плунжера насоса, подвешенного на штангах, обеспечивает подъем жидкости из скважины на поверхность. При наличии парафина в продукции скважины на штангах устанавливают скребки, очищающие внутренние стенки НКТ. Для борьбы с газом и песком на приеме насоса могут устанавливаться газовые или песочные якоря.
5.1. Приводы штанговых насосов
ГОСТ 5866-76 предусматривает изготовление станков-качалок 13 типоразмеров. Основные параметры и их размеры приведены в табл. 5.1-5.4.
Каждый тип станка-качалки характеризуется максимальными допускаемыми нагрузками на устьевой шток, длиной хода устьевого штока и крутящим моментом на кривошипном валу редуктора, числом двойных ходов балансира в минуту.
За рубежом станки-качалки обычной конструкции производятся по спецификации 11Е стандарта АНИ. Диапазон показателей: грузоподъемность 2-20 т; длина хода 0,5-6,0 м; крутящий момент до 12000 кг-м. В России наиболее известны фирмы “Lufkin” (США), “Indystrial CA” (Румыния).
